HS系列外齒型轉盤支承

產品名稱: HS系列外齒型轉盤支承
產品分類: 單排四點接觸球式回轉支承(HS系列)
公司名稱：招遠市金興機械制造有限公司
聯系方式: 0535-8126299
添加時間: 17/05/10
二維碼:

手機購

更方便

產品詳情

HS系列外齒型-轉盤軸承
結構特點、性能、適用范圍

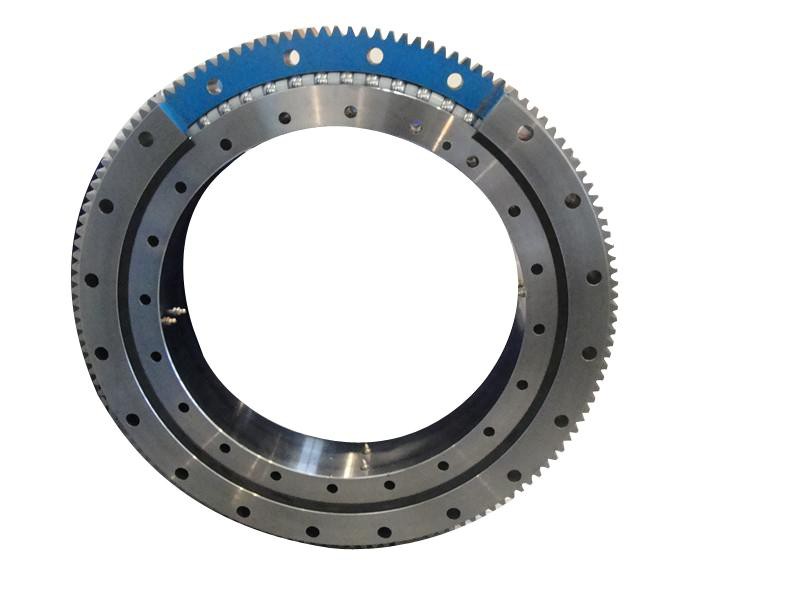

單排四點接觸球式轉盤軸承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。

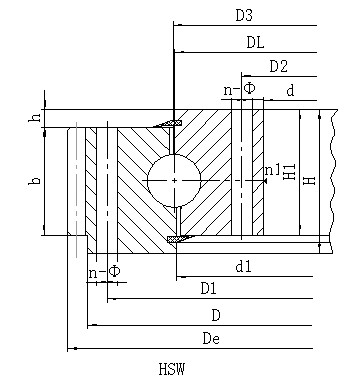

序號	外齒式 DL mm	外型尺寸			安裝尺寸				結構尺寸					齒輪參數					齒輪圓周力	參考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	調質 T 104N
1	HSW.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4	5	751.9	146	5.2	100
	HSW.25.625A														1.15	6	755.5	122	6.2
2	HSW.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4	6	860.3	139	6.2	120
	HSW.25.720A														1	8	861.1	104	8.3
3	HSW.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4	6	980.6	159	7.2	210
	HSW.30.820A														1	10	986.2	95	12.2
4	HSW.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15	8	1047.5	127	9.7	230
	HSW.30.880A														1	10	1046.3	101	12.2
5	HSW.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4	8	1219.3	148	9.7	300
	HSW.30.1020A														1.15	10	1219.2	118	12.2
6	HSW.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4	10	1424.9	138	15.7	450
	HSW.30.1220A														1	12	1435.9	116	18.8
7	HSW.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35	10	1443	143	15.7	520
	HSW.35.1250A														1	12	1449.6	117	18.8
8	HSW.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15	12	1655.5	134	18.8	610
	HSW.35.1435A														1	14	1661.2	115	21.9
9	HSW.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4	12	1780.8	144	23	732
	HSW.35.1540A														1.15	14	1791.1	124	26.8
10	HSW.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15	14	1945.4	135	26.8	844
	HSW.35.1700A														1.15	16	1950.8	118	30.5
11	HSW.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4	14	2189.8	152	27.8	1400
	HSW.40.1880A														1.15	18	2194.6	118	35.8
12	HSW.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4	16	2406.5	146	31.9	1600
	HSW.40.2115A														1.15	20	2418.4	117	40
13	HSW.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4	18	2707.3	146	40.7	2100
	HSW.40.2370A														1.15	22	2704.4	119	49.7
14	HSW.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	130	1.4	18	2941.7	159	37.6	2400
	HSW.40.2600A														1.15	22	2946.9	130	45.9
15	HSW.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	150	1.4	20	3188.4	155	52.2	3400
	HSW.50.2820A														1.15	25	3198.4	124	65.3
16	HSW.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	150	1.4	22	3507.2	155	57.4	4000
	HSW.50.3120A														1.4	25	3509.6	136	65.3
17	HSW.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	190	1.4	22	4036.1	179	72.7	6700
	HSW.50.3580A														1.4	25	4035.6	157	82.6
18	HSW.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	190	1.4	22	4520.6	201	53.6	7700
	HSW.50.4030A														1.4	28	4522.4	157	68.2
19	HSW.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	190	1.4	22	4983.1	222	72.1	8760
	HSW.50.4540A														1.4	30	4992.9	162	99.1

注：
1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-TB7940.2.
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、表內變位系數均為外齒式設計。
